Nos enrouleuses et couronneuses permettent de reconditionner tous vos matériaux souples sur tourets ou en couronnes, manuellement ou avec motorisation, suivant vos besoins.

Couronneuses manuelles

Deux modèles d’enrouleuses manuelles (à manivelle) sont proposés :

• Un modèle économique pour des couronnes de diamètre intérieur 300 mm et extérieur 750 mm maxi (gavette fixe)
• Un modèle plus robuste équipé d’un banc de trancannage manuel et d’une gavette fixe (diamètre 300 mm) ou variable, en option, pour réaliser des couronnes de diamètre intérieur allant de 280 à 550 mm. Ce modèle peut aussi recevoir, en seconde monte, une motorisation et des carters de protection

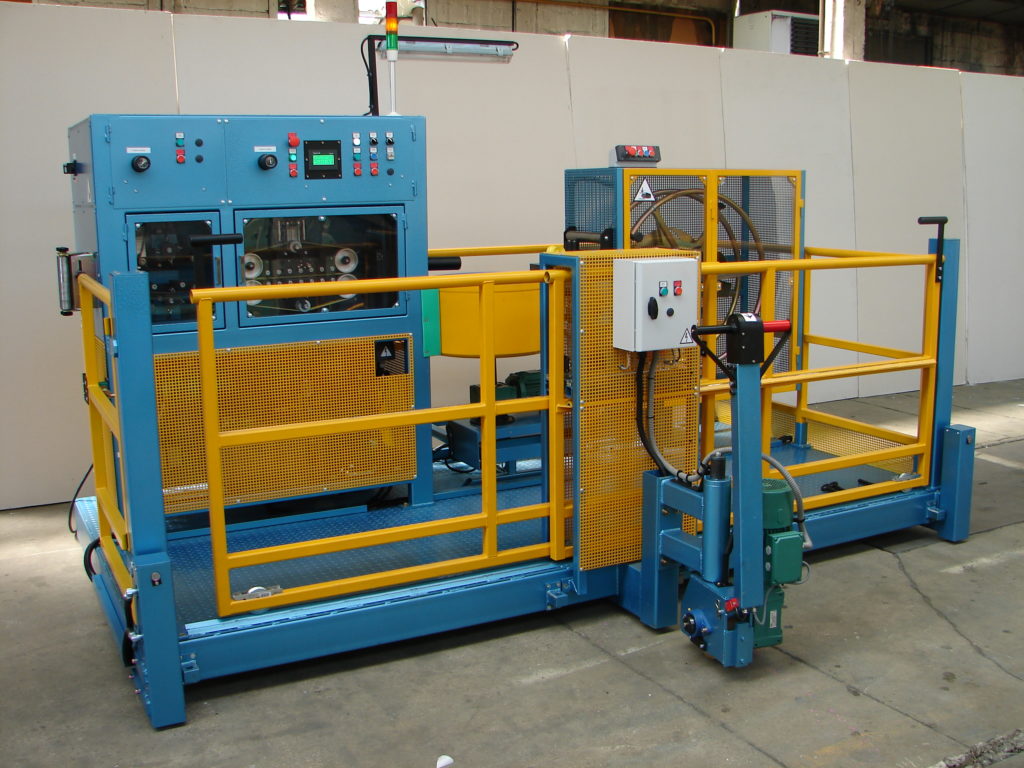

Couronneuses et enrouleuses motorisées

Notre gamme de couronneuses et d’enrouleuses motorisées allient une excellente fiabilité, même en cas d’usages intensifs, une maintenance réduite, une prise en main très simple et un grand confort d’utilisation.

Basée sur une solide structure mécano-soudée, elles sont toutes équipées d’un carter de protection grillagé qui assure une sécurité totale de l’opérateur tant sur les risques d’entrainement (aucune partie mobile ou coin rentrant accessible) qu’aux effets de fouet de câble suite à une rupture inopinée ou une fin de bobine. Elles sont toutes certifiées par un bureau de contrôle indépendant.

Nos couronneuses et nos enrouleuses mixtes (couronnes et tourets) sont toutes équipées de moteur à vitesse variable (double motorisation sur les gros modèles),

Les modèles mixtes reçoivent en standard les roulettes de manutention pivotantes avec vérins de blocage, une métreuse avec ralentisseur programmé et un coupe câble mécanique sur les plus gros modèles.

Capacités :

• Couronne de diamètre intérieur de 280 à 550 mm (gavette fixe 300 mm ou variable) pour 750 à 900 mm extérieur
• Tourets de diamètre 500 à 2 200 mm.

Principales options:

• Métreuse avec compteur mécanique ou digital et/ou programmation de la longueur à enrouler
• Trancannage manuel ou automatique
• Coupe câble mécanique ou hydraulique
• Roulettes de manutention coupe appropriées
• Tension d’alimentation triphasée
• Limiteur de couple

Une ligne de relevage est constituée par l’association d’un dérouleur et d’une enrouleuse tous deux motorisés, pour permettre de reconditionner des matériaux souples (généralement des câbles ou des fibres optiques) de touret à touret ou sur couronne.

 Les dérouleuses ou enrouleuses peuvent être par axe, entre pointes ou sur portique pour les plus grosses installations.

Réalisées sur mesure, les capacités peuvent aller de 0,6 m à 3 m ou plus.

Les vitesses des deux machines peuvent être asservies entre elles afin de conserver une tension constante du câble et de nombreux équipements annexes sont disponibles (trancannage automatique, frein à disque piloté, pantin de régulation de vitesse, mesure, marquage, coupe câble hydraulique…)

Bouharmont propose une métreuse adaptée à chaque besoin :

• Modèles à roue métreuse et contre-galet inférieur pour mesurer des câbles de diamètre 0,5 à 100 mm avec une précision de 1%. Le revêtement de la roue est adapté en fonction du câble mesuré (roue métal à simple ou double striure, roue revêtue polyuréthane ou autre matière spécifique pour les câbles très glissants)

• Compteurs à 5 décades affichant le dm avec remise à zéro

• Compteurs à double sélection capable de piloter un dispositif de ralenti du système de tirage en fin de bobinage

• Compteur électronique à affichage digital et double présélection

• Compteur à bande de grande précision (0,02% avec du câble standard) jusqu’au diamètre 50 mm à entrainement manuel ou motorisé (avec unité de coupe automatique en option)

Bouharmont propose l’outil de coupe optimisé pour chaque besoin : fil ou câble électrique, fibre optique, câble média (téléphone, réseau informatique, audio/video), câble acier, cordage divers (montagne, nautisme, sport, …), gaine plastique ou renforcée (type gaine automobile ou vélo), tubes ou tuyaux plastiques (arrosage, air comprimé, perfusion, …), profilés et joncs plastiques ou caoutchouc, etc.

• Coupe guillotine simple
• Coupe à double lame pour les grandes cadences
• Coupe hydraulique pour les produits plus résistants
• Coupe en V pour les produits sensibles
• Coupe circulaire pour les dénudages
• Coupe par disques-scies pour éviter l’écrasement
• Coupe fusion pour les câbles en acier
• Coupe à effet Joule pour certaines matières spéciales

Associés en amont à nos machines de déroulage et de mesure et en aval à des équipements spécifiques (dénudage, sertissage d’embouts, filage, mise en forme, soudage, …) et/ou de conditionnement adapté (marquage, enroulement, lovage, mise en sachet, …) nous pouvons répondre à toutes vos problématiques de mise à longueur de vos matériaux.

Nos fileuses automatiques sont utilisées pour la préfabrication de faisceaux électriques et/ou hydrauliques pour le secteur du bâtiment (enfilage de fils électriques et tubes hydrauliques dans des gaines cannelées).

En effet, la préfabrication de ces faisceaux appelés « pieuvres » pour des constructions neuves ou en rénovation a de multiples avantages :

• Réduction notable des coûts de main d’œuvre qualifiée sur le chantier
• Gain de temps important dans la réalisation du second œuvre
• Réduction des risques de vol de cuivre sur chantier
• Optimisation des consommations de câbles et de gaines

De ce fait, les pieuvres électriques et hydrauliques préfabriquées sont de plus en plus utilisées. Cette préfabrication peut se faire manuellement mais la productivité est médiocre et le travail des opérateurs est répétitif et pénible (avec des risques de TMS).

Les fileuses automatiques FMD 860 au semi-automatique FMD 850 permettent un gain de productivité allant jusqu’à 60% et même davantage avec un opérateur pour deux machines. Les opérations à réaliser sont très simplifiées :

• Introduire les fils, câbles ou tubes à filer  à partir d’un dévidoir
• Introduire la gaine cannelée de l’autre coté à partir d’un dévidoir de grande capacité (système multi-format)
• Programmer sur l’écran tactile la longueur à filer ou récupérer automatiquement les informations à partir d’un logiciel de CAO
• Lancer le cycle de la machine qui réalise automatiquement le filage à grande vitesse des longueurs voulues (jusque 40 m), avec coupe automatique du produit et enroulage de la couronne de gaine préfabriqué dans un bol
• L’opérateur n’a plus qu’à récupérer les gaines préfilées.

Principales spécifications :

• Enfilage automatique de fils rigides type HO7V-U et/ou de tubes PER
• Possibilité d’enfiler des fils souples avec un fil guide rigide de terre
• Filage dans des gaines normalisées type CEI en diamètre 16, 20, 25, 32 et 40 mm
• Vitesse de filage jusqu’à 100 m/mn
• Vitesse d’enroulage de la gaine filée dans le bol de lovage jusque 50 m/mn
• Coupe gaines et fils (ou tubes) automatiques avec dépassement et repli sur la gaine (sauf pour les tubes)
• Codeurs électroniques bidirectionnels à double présélection pour la mesure des fils et gaines
• Interface pour les logiciels de CAO pour faisceaux et pieuvres électriques FTZ et Sifial

Une large gamme d’accessoires adaptés à chaque besoin vient compléter nos fileuses :

• Dévidoirs de fils
• Coronelle pour dévider des tourets de diamètre 600 à 1 050 mm (jusqu’à 12 000 m de capacité)
• Dévidoirs de gaine de grande capacité (jusqu’à 700 m)
• Bol de lovage motorisé

N’hésitez pas à nous consulter pour vos demandes particulières, car Bouharmont possède une grande expérience dans le domaine de l’enroulage / déroulage et notre bureau d’études saura vous proposer un produit adapté.

Voici quelques exemples de réalisation spécifique :

• Enrouleurs et treuils de grande capacité avec motorisation électrique ou hydraulique (toutes applications dont marine)
• Enrouleurs ou dérouleurs doubles
• Portique d’enroulage ou déroulage de grande capacité
• Couronneuse multi-tête avec ligature automatique, …
